40KHz普通型換能器E型（一體式）
名稱：40KHz普通型換能器E型（一體式）
型號：DYA-40-12E
量程：0.5～12m
工作溫度：-40～+80℃
頻率：40KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，監控，防撞，安防等！
產品詳情
一、換能器的主要技術指標

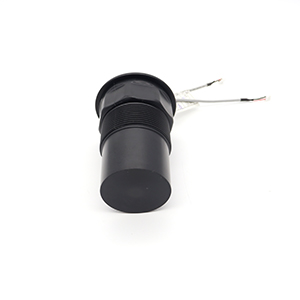

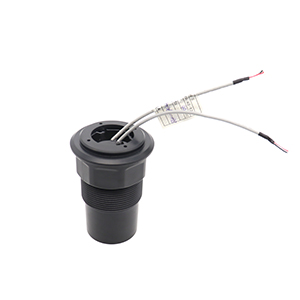

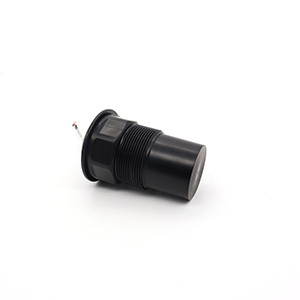

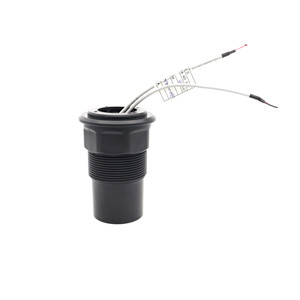

項目 | 技術指標 | 實物圖片 |
名稱 | 40KHz普通型換能器E型（一體式） |
|
型號 | DYA-40-12E | |
頻率 | 40KHz±5% | |
建議量程 | 0.5～12m | |
最小阻抗 | 340Ω±20％ | |
電容量 | 3500pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：700Vpp，距離0.6m， 回波幅度500mV | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:10°±10%， 銳度角:23°±10% | |
外殼材質 | ABS | |
用途 | 超聲波液位計，監控，防撞，安防 | |
安裝尺寸 | 底裝螺紋M60×2或者G2A | |
防護等級 | IP68 | |
重量 | 440g±5％ | |
接線說明 | 一體：接口（3PIN,2.54mm端子）：紅正，白負，黑屏蔽線； 接口（3PIN,2.0mm端子）： 白黑為溫度傳感器線（MF58）； | |

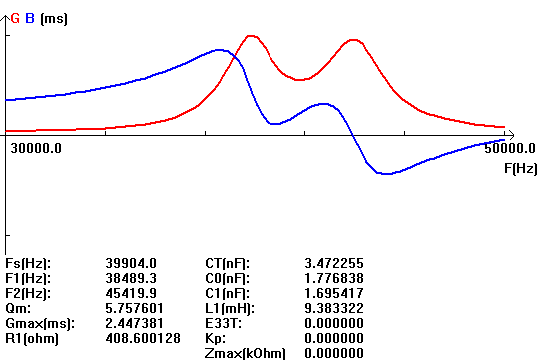

二、換能器的導納曲線圖
三、換能器產品結構圖
