125KHz超聲波換能器（DYA-125-WO）
名稱：125KHz超聲波換能器
型號：DYA-125-WO
量程：0.15～2m
工作溫度：-40～+80℃
頻率：125KHz±5%
工作電壓：峰值電壓＜800 Vpp
本產品適用于：測距
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

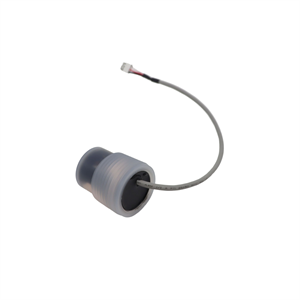

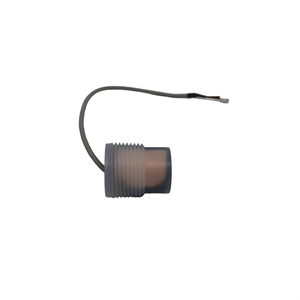

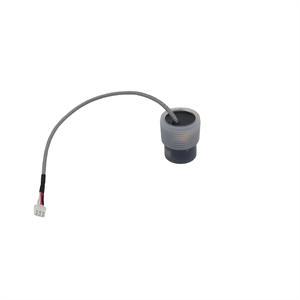

項目 | 技術指標 | 實物圖片 |
名稱 | 125KHz超聲波換能器 |
|
型號 | DYA-125-WO | |
頻率 | 125KHz±5% | |
建議量程 | 0.15～2m | |
最小阻抗 | 700Ω±20％ | |
電容量 | 800pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：300Vpp，距離0.3m， 回波幅度40 mV | |
工作電壓 | 峰值電壓＜800 Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:5.7°±10%， 銳度角:13.6°±10% | |
外殼材質 | PVDF | |
用途 | 測距 | |
防護等級 | IP68 | |
重量 | 40g±5％（線長：10cm） | |
接線說明 | 一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器） | |

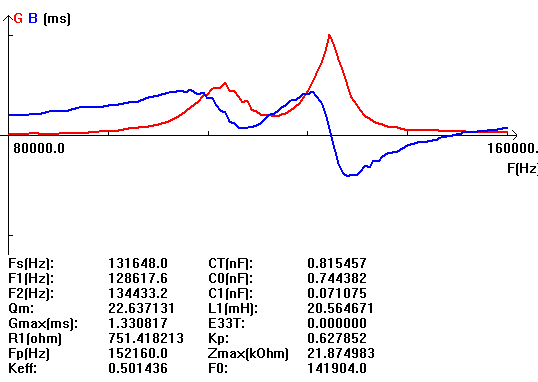

二、換能器的導納曲線圖

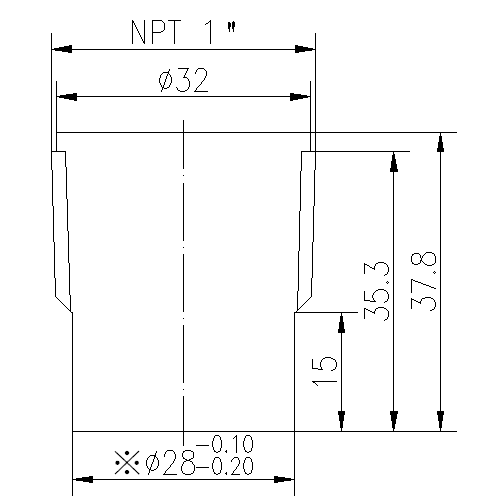

三、換能器產品結構圖
