大禹電子污水排放監測

發布者:大禹電子 發布日期:2022-12-01  瀏覽量:1132

       污水排放常規為排污井或排污管道排放,大多為間歇性排放。當排污井內儲存的污水達到一定高位時,污水將從管道或者流道中溢流出,流體特點為流速緩慢、流量小。需要對此類污水排放量進行監測,常規的雷達流量計、多普勒流量計、超聲波管段式流量計和電磁流量計已經無法進行正常測量。此時我們可以對現場流道進行適當的改造,搭配適合的量水堰槽,使用超聲波明渠流量計進行排污量測量。

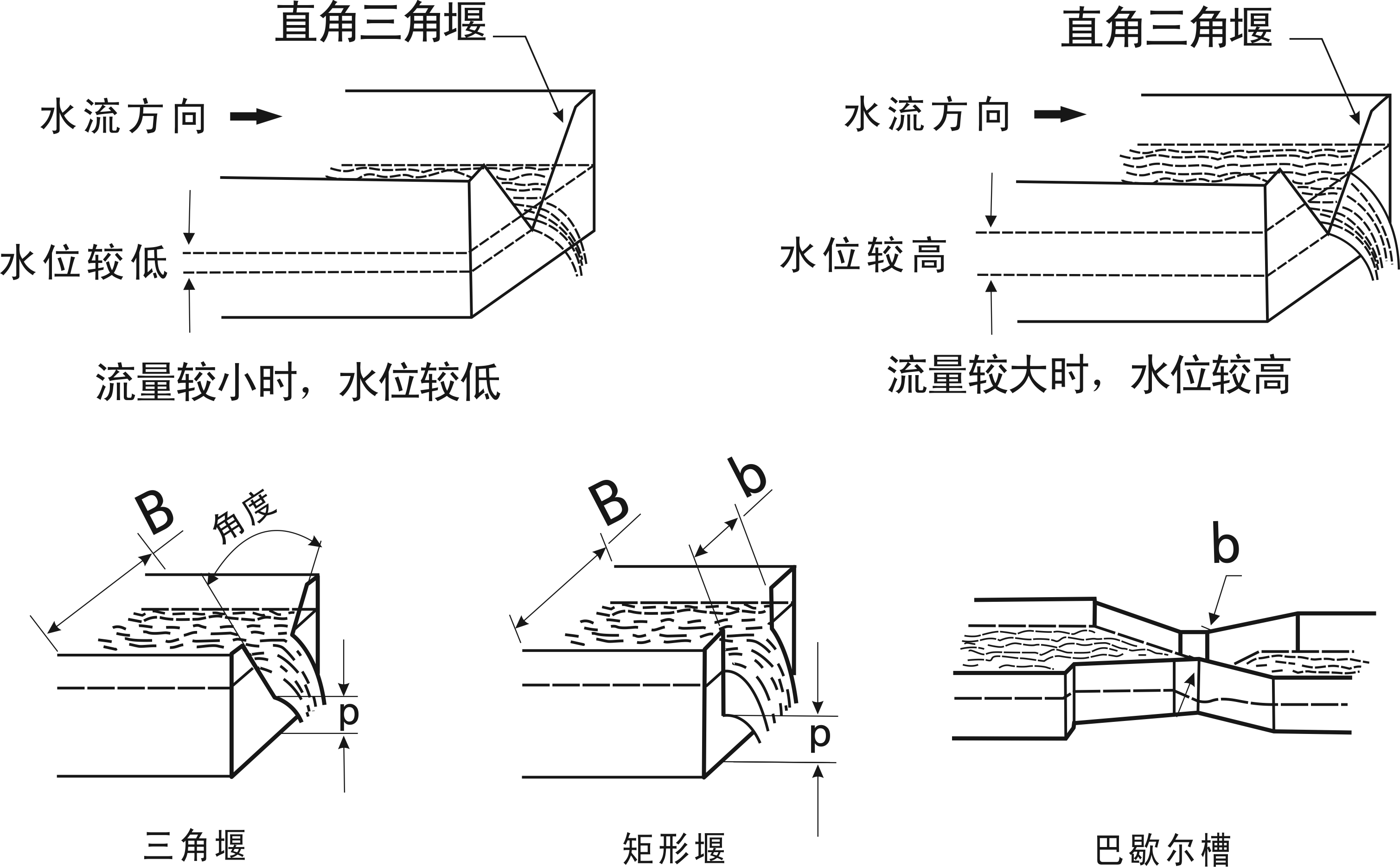

  量水堰槽的測流原理:流通順暢的明渠內流量越大,液位越高;流量越小,液位越低(如圖1.1)。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系,受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽,產生節流作用,使明渠內的流量與液位有固定的對應關系,這種對應關系主要取決于量水堰槽的構造尺寸,把渠道的影響盡可能減小。


  常用的量水堰槽有,直角三角堰、矩形堰和巴歇爾槽(如圖1.1)

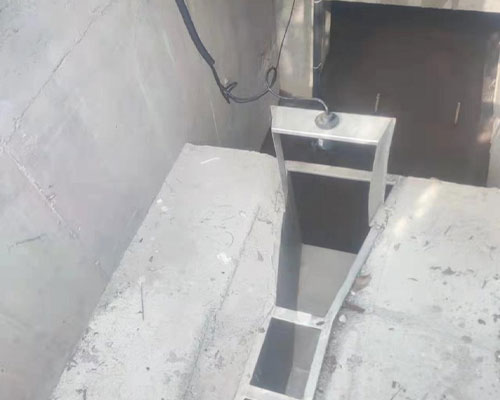

       下圖為超聲波明渠流量計搭配2號巴歇爾槽在排污井口溢流污水排放流量監測:


超聲波明渠流量計


  以上巴歇爾槽測量特點為:污水井儲存水位上升時,水從巴歇爾槽流道中緩慢平穩的溢出,明渠流量計的傳感部分安裝在高于巴歇爾槽20cm的支架上,傳感器的長度為8~9cm。在進行流量測量的時候,流量隨著水位的上升而增加,隨著水位的下降而降低。污水沒有排放時,流道內部是沒有水流溢出的,那么流量計將測得的水位值幾乎為零。在進行此類流量監測時,需要注意以下幾點,流量測量的誤差為5%以內。

  圖1.1 常用的量水堰槽及水位和流量變化關系

  使用超聲波明渠流量計,安裝時必須知道配用量水堰槽的水位-流量對應關系。



量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分(第六、量水堰槽)。巴歇爾槽知道了喉道寬度b,就可以用相應的公式算出水位-流量對應關系:

喉道寬度b(米)

流量公式

Q=Chan(L/S)

水位范圍h(米)

流量范圍Q(L/S)

臨界淹度%

最小

最大

最小

最大





1

0.025

60.4ha1.55

0.015

0.21

0.09

5.4

0.5

2

0.051

120.7ha1.55

0.015

0.24

0.18

13.2

0.5

3

0.076

177.1ha1.55

0.03

0.33

0.77

32.1

0.5

4

0.152

381.2ha1.54

0.03

0.45

1.50

111.0

0.6

5

0.228

535.4ha1.53

0.03

0.60

2.5

251

0.6











6

0.25

561ha1.513

0.03

0.60

3.0

250

0.6

7

0.30

679ha1.521

0.03

0.75

3.5

400

0.6

8

0.45

1038ha1.537

0.03

0.75

4.5

630

0.6

9

0.60

1403ha1.548

0.05

0.75

12.5

850

0.6

10

0.75

1772ha1.557

0.06

0.75

25.0

1100

0.6

11

0.90

2147ha1.565

0.06

0.75

30.0

1250

0.6

12

1.00

2397ha1.569

0.06

0.80

30.0

1500

0.7

13

1.20

2904ha1.577

0.06

0.80

35.0

2000

0.7

14

1.50

3668ha1.586

0.06

0.80

45.0

2500

0.7

15

1.80

4440ha1.593

0.08

0.80

80.0

3000

0.7

16

2.10

5222ha1.599

0.08

0.80

95.0

3600

0.7

17

2.40

6004ha1.605

0.08

0.80

100.0

4000

0.7









18

3.05

7463ha1.6

0.09

1.07

160.0

8280

0.8

19

3.66

8859ha1.6

0.09

1.37

190.0

14680

0.8

20

4.57

10960ha1.6

0.09

1.67

230.0

25040

0.8

21

6.10

14450ha1.6

0.09

1.83

310.0

37970

0.8

22

7.62

17940ha1.6

0.09

1.83

380.0

47160

0.8

23

9.14

21440ha1.6

0.09

1.83

460.0

56330

0.8

24

12.19

28430ha1.6

0.09

1.83

600.0

74700

0.8

25

15.24

35410ha1.6

0.09

1.83

750.0

93040

0.8


   需要注意:

  1、流量槽需要水平安裝于溢流口,使得污水可以緩慢平穩的流出;

  2、巴歇爾槽流道內保持干凈無堵塞情況,如果有垃圾會導致水位值的誤判,錯誤的計算流量;

  3、巴歇爾槽出水口下游保持污水的快速排放,避免污水倒流,使流道中形成死水,未達到正常排放,過多測量流量;

  4、傳感器的線纜需要進行穿管固定保護,既有美觀的作用,同時不會因為特殊情況而拉斷線纜。
