作為超聲波理療儀上的核心元器件：超聲波換能器，有哪些參數要特別注意?

　　通常來說這三個參數是至關重要的：發射功率，占空比，工作頻率。

　　第一個參數：發射功率

　　理療換能器有一個要求：就是要控制發射出去的超聲波功率達到“××毫瓦”。

　　這個需要電路控制換能器發射，然后有一個設備去測量換能器發射出的超聲波的功率是“××毫瓦”。

　　超聲波瞬間發射功率的理論計算公式如下：

　　換能器的瞬間發射功率=發射電壓×發射電壓÷換能器阻抗。

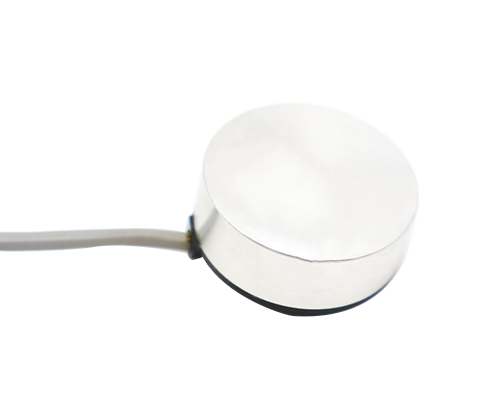

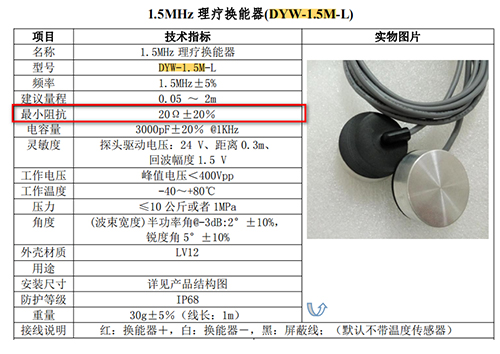

　　下面以福州大禹電子的這款DYW-1.5M-L 理療換能器為例：

　　假設發射電壓是：24V，換能器阻抗為：20Ω，那么

　　換能器的瞬間發射功率=24x24÷20=28.8W

　　第二個參數：占空比

　　①什么是占空比?

　　占空比是指：在一個脈沖循環內，通電時間占總時間的比例。

　　在超聲波換能器這里就是：一個脈沖循環周期內，發射時間占總時間的比例。

　　②占空比如何計算?

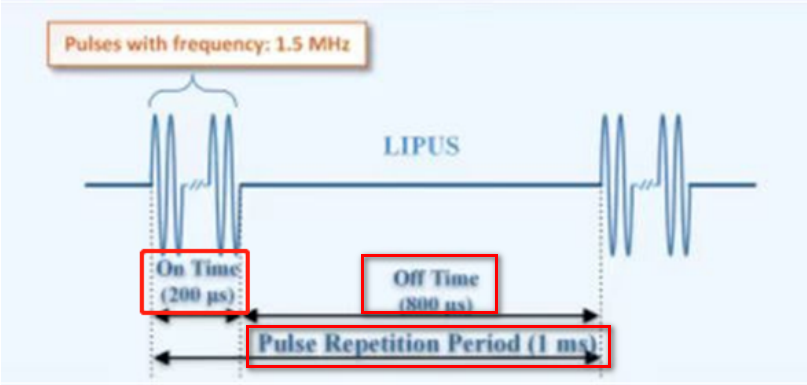

　　以下圖為例，來看占空比如何計算：

　　圖中：一個脈沖周期是1ms(毫秒),

　　on time(發射時間)200us(微秒),

　　Off time(暫停時間)：800us(微秒)

　　1ms(毫秒)=1000us(微秒)

　　占空比=200us÷1000us*100%=20%

　　所以占空比是：20%

　　在醫療超聲中，占空比即超聲波的工作模式。主要有2種工作模式：連續模式和脈沖模式

　　連續模式：連續不斷地發射超聲波，中間沒有中斷稱為：連續發射。

　　占空比100%的工作模式為連續模式，即通常在10毫秒的時長中連續發射超聲波，不間斷。

　　脈沖模式：以最為常用的占空比20%為例，在10毫秒的時長中發射超聲波2毫秒，間斷8毫秒，這樣的工作模式就是脈沖模式。

　　脈沖模式在醫療超聲波中是最為常見的工作模式。

　　第三個參數：工作頻率

　　理療換能器中，常見的頻率有：1Mhz,1.5Mhz,2Mhz,3Mhz.

　　在這個要求里面是1.5MH的超聲波。實際使用中，因為換能器是貼著人體來發射，

　　不是在水中，空氣是熱的不良導體。所以連續使用下，換能器內部溫度會升高，

　　這個情況下，換能器的諧振頻率點1.5MHz就會偏移。

　　還有一點大家要注意。就是連續使用下換能器會變熱。
